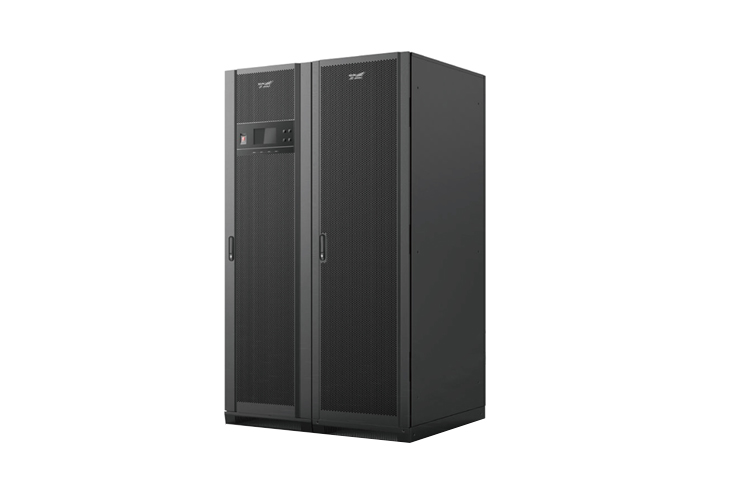

KELONG ®  YTM 系列模块化三进三出 UPS， 采用先进的三电平逆变技术， 从整机到部件的冗余设计更加完善可靠，数字化技术全互联， 具有高效率、 高功率密度、 易于扩展、按需扩容和占地面积小等优点， 为负载提供安全、 稳定、 纯净的绿色电源。

产品简介 Product Description
● 模块功率： 25kVA/kW、 40kVA/kW
● 机柜容量： 125/200/320/480kVA
● 额定电压： 220/230/240Vac(L-N)
● 额定频率： 50/60Hz
● 拓扑结构： 双变换在线式

应用领域 Application Fields
● 金融、 证券数据中心
● 企业中型数据中心
● 政府中小型数据中心
● 互联网数据中心
主要特点：
数字化高密度
全数字互联 在线扩容更灵活
● 先进的双 DSP 控制技术， 数据处理精确迅速， 优化电路设计， 快速的故障自我诊断和处理能力， 可靠性更高
● 可在线扩容， 无需任何附件即可实现 N+X 并联， 具备并机冗余和并机扩容两种模式， 应用更加灵活， 可兼容多机并联
● 安全可靠的数字化并机均流技术， 并机带载更加均衡， 确保信息设备对于供电质量的高要求， 保障用户设备安全运行
同步无障碍 安全有保证
● 具备输出 BSC 功能， 解决双电源输入不同步的困扰
● 纯数字化技术， 强抗干扰能力， 为负载提供优质电力全冗余覆盖 可靠性升级
● 系统控制通信双冗余， 告别单点故障， 有效提高系统运行的优异性， 更好的保护用户负载
● 旁路控制及控制电源冗余设计， 真正实现系统冗余和全方位的服务
● 智能风机冗余设计， 容错能力强， 保障设备持续带载，可靠性升级
高功率密度 结构配置优化升级
● 单柜最大容量 320kVA， 占地面积仅 0.5 平米， 结构设计更加优化， 为客户大幅节省机房面积， 减少土地投资
● 可支持上下进线， 满足现场不同需求
● 主机与电池配置保护装置， 为系统双重可靠保护
● 模块端子精选高强度材料， 保证模块可靠热插拔
● 标配 C 级防雷设备， 降低雷电造成的设备损失
超强电网适应性
● 超宽的市电输入范围， 能适应不同使用环境的电网范围
● 避免市电与电池的频繁切换， 延长蓄电池工作寿命
● 智能发电机控制， 更好解决发电机配置及控制， 使二者兼容性更强
标准机柜 统一更显专业
● 成熟黑标准机柜， 整体排列简洁大方更显专业
● 机柜前后网孔设计， 与机房设备完美匹配， 提高美观度
节能化绿色高效
绿色电源节能设计
● 采用最新 IGBT 整流技术， 超低输入电流谐波， 消除对电网污染，
减少功率因素补偿、 谐波治理成本， 降低线缆损耗。 同时既保护负载，
也保护电网
● 输入功率因数接近单位功率因数， 提高电能利用率， 减少 UPS 前
端配电费用， 降低客户投入成本
优异指标效率提升
● 整机效率高达 96%， 极大的节省了能耗（UPS 自身热耗和空调的
耗能） ， 减少运行成本
● 输出功率因数默认1.0， 可用同样的价钱获得最大的有用功输出， 具
有更高的性价比， 顺应 IT 产品功率因数提高的发展趋势
● 市电质量较高时， 可使用 ECO 经济模式为负载供电， 整机效率高
达 99%， 节能效益显著
国家认证绿色环保
● 已取得第三方权威机构质量及节能认证， 用户可放心享受国家级的
质量保证， 同时更可为绿色地球贡献一份力量
智能化可靠友好
功能强大的触摸屏显示界面
● 大尺寸彩色触摸屏设计， 更符合人体工程学与设计美学， 操作人性化
● 开关机双键组合， 软硬结合双重防护； EPO 按钮带防护盖紧急关断， 防误操作设计， 安全双升级
● 丰富的液晶屏显示及 LED 指示灯显示整机运行状态及工作参数， 辅助生动的能量流动态拓扑， 清晰直观
● 人机界面友好， 贴近客户使用习惯， 软件功能丰富， 便于用户信息读取及操作
完善的保护功能及失效预告警
● 具有完善的输入过压、 输入欠压、过载、 短路、 缺相、 相序错误等告警及保护功能， 使客户后顾无忧
● 器件失效预告警功能， 将系统故障及失效风险排除在萌芽阶段
● 智能化电池未接检测及电池回路异常告警功能， 降低客户运维成本及应用风险
灵活组网丰富通讯
● 可通过干接点通讯实现计算机与不间断电源的智能监控、通过 SNMP 实现上网监控， 用户在远端即可对设备运行状况了如指掌
● 可配置独立的远程监控器， 进行一对一或一对多的灵活管理， 满足用户各种需求
模块轮休友好高效
● 模块休眠技术， 提高运行效率， 降低运营成本
● 循环维护， 有效延长系统寿命， 提高整机效率
智能风机四维设计
● 负载自适应， 多种模式智能调节转速， 同时降低整机噪音， 为客户营造绿色舒适的工作环境
● 温度自调节， 延长风机使用寿命， 进一步提高整机效率， 降低损耗
● 风道自除尘， 独特风道设计， 避免重要电路板积尘， 解决高密度散热问题， 可设置定时清灰除尘， 延长器件及设备的使用寿命
● 下电自风冷， 下电时强制风冷， 快速消耗余电的同时使设备加速冷却， 节约电能， 一箭双雕
更安全的智能化电池管理
● 与电池性能高度匹配的三段式智能充电模式， 让电池组保持健康运行
● 电池二次保护功能， 有效保护电池， 避免电池欠压保护后小电流深度放电损毁电池
贴心设计 变频器功能
● 一套设备两种用途， 减少一套变频器成本
● 输入输出 50/60Hz 随意转换， 不再为设备频率与电网频率不匹配而烦恼
便捷化卓越运维
模块化设计按需扩容快捷建设
● 模块支持在线热拔插， 随时扩容， 同时节省维护时间， 更加便捷迅速
● 满足边建设、 边投资的客户需求， 缩短投资回报期
● 系统电池冷启动， 可在没有市电的情况下直接启动设备， 满足现场各类特殊要求
独具匠心的智能录波
● 智能录波功能， 可记录故障前后数个周期的关键模拟及数字信号， 为现场设备维护及问题定位带来巨大的便利， 有效提高系统维护时效性
强大的电池调节能力
● 电池数量可调范围大， 避免电池故障影响系统运行， 快速去除故障电池， 减少维护时间
● 对于改造项目， 电池配置更加灵活， 优化投资成本
自主专利智能蓄电池监测系统
● 可选配智能蓄电池监测系统， 全方位在线监测蓄电池电压、电流、 温度、 内阻， 先进可靠的测量方法， 保证测量精度
● 强大的安装适应性， 可进行机架或壁挂式安装， 电池监测单元模块之间用网线即可相连， 布线简洁， 给客户整洁清爽的机房环境
● 多级的模块化系统设计， 可根据实际需要进行系统扩展， 组合模式灵活， 可设置两组电池监测， 电池数高达 64 节， 最大程度为用户节约配置成本
● 当监控主机出现故障时， 除给出故障信号报警提示外， 绝不影响直流系统的正常运行， 保证系统的可靠性
